Ex-Zonen Klassifizierung: Zonen, Pflichten und Praxis

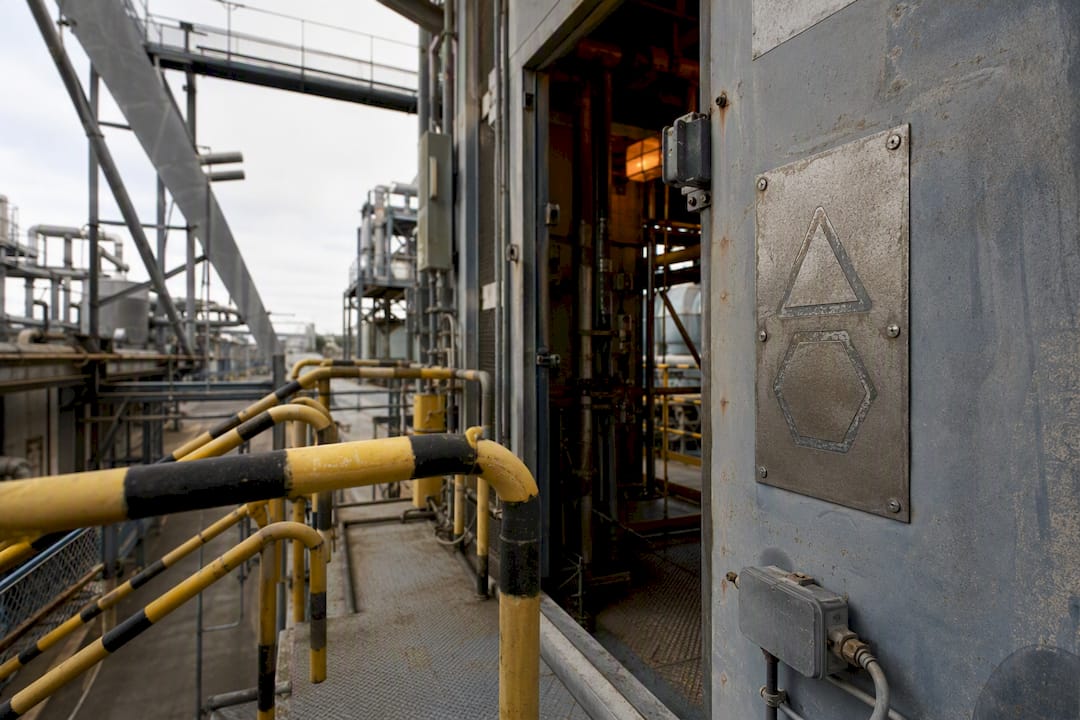

Eingang zum explosionsgeschützten Industriebereich

Ex-Zonen 0/1/2 gelten für Gase, Dämpfe und Nebel, die Zonen 20/21/22 für Stäube. Die ex-zonen klassifizierung richtet sich nach Häufigkeit und Dauer einer explosionsfähigen Atmosphäre und legt damit fest, welche Gerätekategorie Sie einsetzen müssen, wie Sie den Bereich kennzeichnen und welche Dokumentation Sie führen müssen. Rechtlich stützt sich das Ganze in Deutschland auf ATEX und die Gefahrstoffverordnung (GefStoffV).

Was das für Sie als Betreiber konkret bedeutet:

  • Zone 0 / 20: Explosionsfähige Atmosphäre ist ständig oder über lange Zeiträume vorhanden. Höchste Anforderungen an Geräte.
  • Zone 1 / 21: Sie müssen gelegentlich mit gefährlicher Atmosphäre rechnen, etwa im Normalbetrieb.
  • Zone 2 / 22: Nur selten und kurzfristig tritt eine gefährliche Atmosphäre auf.
  • Jede Zone verlangt ein eigenes Explosionsschutzdokument, eine bestimmte Gerätekategorie und eine sichtbare Kennzeichnung.

Wichtige Erkenntnisse

Die ex-zonen klassifizierung entscheidet direkt über Gerätekategorie, Kennzeichnung und Dokumentationspflicht und muss nach jeder Prozessänderung neu geprüft werden.

Thema Details
Zonenlogik verstehen Häufigkeit und Dauer der gefährlichen Atmosphäre bestimmen die Zone, nicht die Stoffmenge allein.
Im Zweifel höher einstufen Die DGUV empfiehlt bei Unsicherheit stets die höhere Zone anzusetzen, nie die niedrigere.
Dokument aktuell halten Jede Prozess- oder Anlagenänderung erfordert eine Überprüfung des Explosionsschutzdokuments.
Gerätekategorie richtig wählen Kategorie 1 gilt für Zone 0/20, Kategorie 2 für Zone 1/21, Kategorie 3 für Zone 2/22.
Externe Unterstützung nutzen PLANEGY begleitet Gefährdungsbeurteilungen, Explosionsschutzdokumente und Fördermittelakquise aus einer Hand.

Inhaltsverzeichnis

Was sind Ex-Zonen? Grundbegriffe und Unterschiede zwischen Gas und Staub

Eine explosionsfähige Atmosphäre entsteht, wenn brennbare Gase, Dämpfe, Nebel oder Stäube sich mit Luft in einem bestimmten Mischungsverhältnis vermengen. Trifft dann eine Zündquelle auf dieses Gemisch, kommt es zur Explosion. Genau hier setzt die Zoneneinteilung im Explosionsschutz an: Sie beschreibt, wie wahrscheinlich und wie lange ein solches Gemisch an einem Ort vorkommt.

Die Trennung zwischen Gas- und Staubzonen ist kein bürokratischer Zufall. Staub verhält sich physikalisch anders als Gas: Er setzt sich ab, bildet Schichten, wird aufgewirbelt und liefert damit ganz andere Zündrisiken als ein Gasgemisch, das sich in der Luft verteilt.

Die Systematik dahinter verfolgt drei Ziele:

  1. Zündquellen vermeiden, bevor sie überhaupt entstehen können.
  2. Schutzmaßnahmen wirtschaftlich sinnvoll dosieren – nicht jeder Raum braucht die teuerste Ausrüstung.
  3. Verantwortlichkeiten klar zuordnen, damit Betreiber wissen, wo welche Regel greift.

Wer diese Logik verstanden hat, erkennt schnell: Die Zoneneinteilung im Explosionsschutz ist am Ende ein Instrument zur Risikoabstufung, kein Selbstzweck.

Wie unterscheiden sich Zone 0, 1, 2 und Zone 20, 21, 22?

Die feine Abstufung zwischen den Zonen hängt fast ausschließlich von zwei Fragen ab: Wie oft tritt die gefährliche Atmosphäre auf, und wie lange hält sie an?

  • Zone 0 / 20: Die gefährliche Atmosphäre ist ständig, über lange Zeiträume oder häufig vorhanden. Typische Orte sind das Innere von Tanks, Rohrleitungen oder Silos, also Bereiche, die der Mensch im Normalbetrieb gar nicht betritt.
  • Zone 1 / 21: Hier ist im Normalbetrieb gelegentlich mit gefährlicher Atmosphäre zu rechnen, etwa in der Umgebung von Abfüllstellen, Ventilen oder offenen Behälterdeckeln.
  • Zone 2 / 22: Die Atmosphäre tritt selten und dann nur kurzzeitig auf, meist als Folge einer Störung, etwa einer undichten Flanschverbindung.

Die DGUV-Erläuterung FBRCI-015 fasst die Praxisregel klar zusammen: Bestehen Zweifel, ob ein Bereich eher Zone 1 oder Zone 2 ist, wählen Sie immer die höhere Zone. Diese Grundregel gilt genauso für Staubzonen, und sie schützt Sie im Zweifelsfall auch vor Haftungsrisiken.

Wichtig für Betriebe mit Kampagnenbetrieb: Wird eine Anlage nur zeitweise, etwa saisonal, betrieben, ändert das die Zoneneinteilung nicht automatisch. Entscheidend bleibt, wie oft und wie lange die gefährliche Atmosphäre während der tatsächlichen Betriebszeiten auftritt, nicht die Kalenderzeit insgesamt.

Nach Einschätzungen aus der Praxis liegen die meisten tatsächlich begehbaren Arbeitsbereiche in kleinen und mittleren Betrieben in Zone 1/21 oder 2/22. Zone 0/20 bleibt meist auf das Innere von Anlagenteilen beschränkt, die niemand im Normalbetrieb betritt. Das beeinflusst direkt Ihre Beschaffungskosten: Geräte für Zone 0/20 sind deutlich teurer als solche für Zone 2/22.

Rechtliche Grundlagen: ATEX, GefStoffV, TRBS und DIN EN 60079-10-1

Die ex-zonen klassifizierung steht in Deutschland nicht im luftleeren Raum. Zwei EU-Richtlinien bilden das Fundament, ergänzt durch nationales Recht und technische Regeln.

  • Richtlinie 2014/34/EU (ATEX 114) regelt, welche Anforderungen Hersteller an Geräte für explosionsgefährdete Bereiche stellen müssen, bevor sie diese in Verkehr bringen. Sie finden den vollständigen Text bei EUR-LEX.
  • Richtlinie 1999/92/EG (ATEX 137) betrifft die Arbeitsstättenseite: Sie verpflichtet Betreiber, Gefahrenbereiche zu bewerten und Schutzmaßnahmen umzusetzen. In Deutschland ist sie über die Gefahrstoffverordnung umgesetzt.
  • TRBS 2152 Teil 2 liefert konkrete Praxishinweise zur Zoneneinteilung, inklusive typischer Beispiele für Zone 1/2 und Hinweise zu Staubbereichen, wie die technischen Regeln zur Zoneneinteilung zeigen.
  • DIN EN 60079-10-1 liefert die technische Methodik zur Zonenermittlung für Gase, ergänzt durch DIN EN 60079-10-2 für Stäube.

Als Betreiber tragen Sie die Hauptverantwortung: Sie müssen eine Gefährdungsbeurteilung durchführen, ein Explosionsschutzdokument erstellen und Ihre Mitarbeiter regelmäßig unterweisen. Diese Pflichten lassen sich nicht outsourcen, wohl aber mit externer Unterstützung fachlich fundiert umsetzen.

Wie ermitteln Sie die richtige Zoneneinteilung in der Praxis?

Die Zoneneinteilung entsteht nicht am Schreibtisch allein. Sie folgt einer nachvollziehbaren Schrittfolge, die sich in jedem Betrieb wiederholen lässt.

  1. Stoffidentifikation: Welche brennbaren Gase, Dämpfe, Nebel oder Stäube kommen im Prozess überhaupt vor? Sicherheitsdatenblätter und Prozessunterlagen liefern die Basis.
  2. Quellenanalyse: Wo genau können diese Stoffe freigesetzt werden? Ventile, Flansche, Abfüllstationen, Entlüftungen.
  3. Bewertung von Häufigkeit und Dauer: Tritt die gefährliche Atmosphäre ständig, gelegentlich oder nur selten auf? Hier entscheidet sich, ob Sie Zone 0/20, 1/21 oder 2/22 ansetzen.
  4. Räumliche Abgrenzung: Wie weit reicht der gefährliche Bereich horizontal und vertikal? Belüftung, Dichte des Gases und Umgebungsbedingungen spielen mit hinein.
  5. Dokumentation: Alle Ergebnisse fließen ins Explosionsschutzdokument.

Bei Mehrzweckanlagen, die unterschiedliche Stoffe verarbeiten, oder bei hybriden Gemischen aus Gas und Staub reicht eine einfache Einzelbewertung oft nicht aus. Hybride Gemische können sich gegenseitig in ihrem Zündverhalten beeinflussen, weshalb Sie hier meist mit strengeren Annahmen rechnen sollten als bei reinen Gas- oder Staubatmosphären.

Profi-Tipp: Technische Maßnahmen wie Absaugungen oder inerte Spülgase können eine Zone tatsächlich verkleinern oder in eine niedrigere Kategorie verschieben. Dokumentieren Sie solche Maßnahmen aber immer mit Wirksamkeitsnachweis, sonst zählt die Behörde im Zweifel die ursprüngliche, größere Zone.

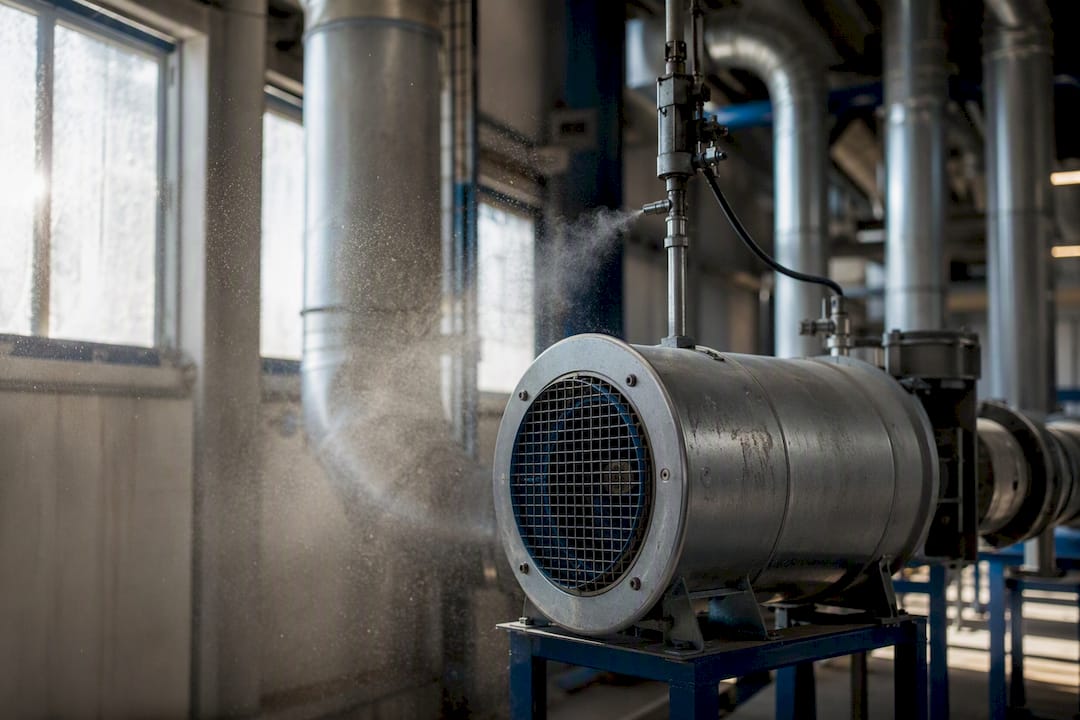

Nahaufnahme des Lüftungs- und Inertgas-Spülsystems

Eine strukturierte Gefährdungsbeurteilung für den Explosionsschutz bildet dabei das Rückgrat der gesamten Einteilung.

Welche Konsequenzen hat die Zoneneinteilung für Geräte und Kennzeichnung?

Die Zone bestimmt, welche Gerätekategorie Sie einsetzen dürfen. Die PTB-Übersicht zur Zuordnung von Gerätekategorie und Zone beschreibt die Grundlogik: Geräte der Kategorie 1 sind für Zone 0/20 zugelassen, Kategorie 2 für Zone 1/21, Kategorie 3 für Zone 2/22. Ein Gerät höherer Kategorie dürfen Sie immer auch in einer niedrigeren Zone einsetzen, umgekehrt geht das nicht.

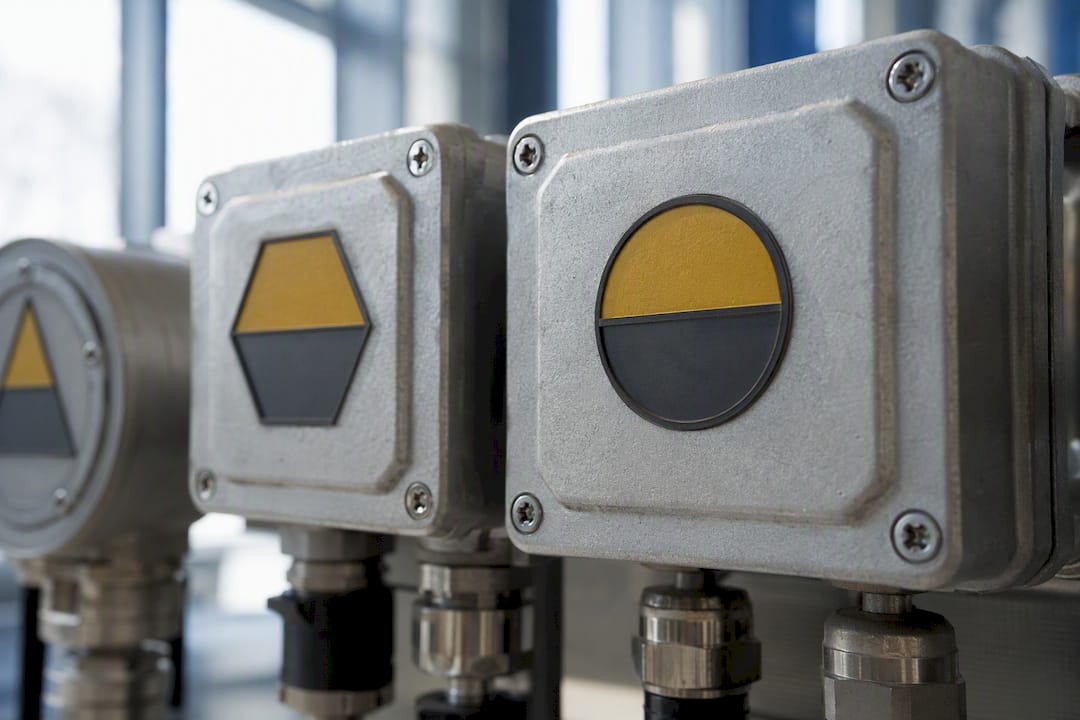

Nahaufnahme von Kennzeichnungen explosionsgeschützter Geräte

Für Arbeitsstätten ab Zone 1 gilt zudem eine Kennzeichnungspflicht nach § 6 der Gefahrstoffverordnung. Der Bereich muss mit dem Warnzeichen „Ex“ sichtbar markiert werden, dessen Form dem ISO-7010-Symbol W021 entspricht.

Drei Punkte gehören zur laufenden Betreuung:

  • Regelmäßige Prüfungen der ex-geschützten Geräte durch befähigte Personen, dokumentiert nach festen Intervallen.
  • Wartung entsprechend Herstellervorgaben, besonders bei Kapselung und Zündschutzarten.
  • Pflege des Explosionsschutzdokuments, das alle Zonen, Geräte und Maßnahmen aktuell abbilden muss.

In der Praxis liegen, wie bereits erwähnt, die meisten begehbaren Arbeitsbereiche in Zone 1/21 oder 2/22. Das senkt zwar die Anforderungen an die Gerätekategorie, entbindet Sie aber nicht von der Pflicht zur lückenlosen Dokumentation.

Welche Fehler passieren am häufigsten bei der Zoneneinteilung?

Drei Fehlerquellen tauchen in der Praxis immer wieder auf, unabhängig von Branche oder Betriebsgröße.

  1. Staubablagerungen werden unterschätzt. Eine dünne Staubschicht, die im Alltag harmlos wirkt, kann bei Aufwirbelung schlagartig eine explosionsfähige Atmosphäre erzeugen. Wer nur die sichtbare Staubmenge bewertet, stuft oft zu niedrig ein.
  2. Das Explosionsschutzdokument wird nach Umbauten nicht aktualisiert. Eine neue Rohrleitung, ein geänderter Prozessdruck, ein zusätzliches Ventil: Jede Änderung kann die Zonengrenzen verschieben.
  3. Die Gerätekategorie wird zu niedrig gewählt, meist aus Kostengründen oder weil die tatsächliche Zone falsch eingeschätzt wurde.

Eine kurze Selbstprüfung schützt vor den größten Fallen: Sind alle Stoffdaten aktuell? Wurden Umbauten seit der letzten Bewertung erfasst? Stimmen Gerätekategorie und Zone tatsächlich zusammen? Ist die Kennzeichnung an Ort und Stelle sichtbar? Gibt es ein Prüfintervall mit Nachweis? Und: Wurde das Explosionsschutzdokument in den letzten zwölf Monaten überprüft?

Wie unterstützt PLANEGY Betriebe beim Explosionsschutz?

PLANEGY begleitet Kommunen, Stadtwerke und Industriebetriebe bei Gefährdungsbeurteilungen, der Erstellung von Explosionsschutzdokumenten und der laufenden Compliance-Pflege. Die Erfahrung stammt aus über 20 Jahren Ingenieur- und Projektmanagementpraxis im Energiesektor.

  • Erstellung und Aktualisierung von Explosionsschutzdokumenten
  • Begleitung bei Gefährdungsbeurteilungen nach GefStoffV
  • Unterstützung bei Prüfungen und Mitarbeiterunterweisungen

Warum Rechtssicherheit allein nicht ausreicht

Viele Betriebe behandeln die ex-zonen klassifizierung wie eine einmalige Pflichtübung: Dokument erstellt, Haken gesetzt, Thema erledigt. Das ist der eigentliche Denkfehler. Eine Zoneneinteilung ist immer eine Momentaufnahme des aktuellen Prozesses, nicht ein für alle Zeiten gültiges Gutachten.

Was in der Praxis regelmäßig zu kurz kommt: die Verbindung zwischen technischen Änderungen im Betrieb und der Aktualisierungspflicht des Explosionsschutzdokuments. Ein neuer Rührwerksmotor, eine geänderte Absaugleistung, ein zusätzlicher Lagerbereich für Schüttgut. Solche Änderungen wirken sich unmittelbar auf Zonengrenzen aus, werden aber selten mit der gleichen Sorgfalt geprüft wie die ursprüngliche Planung.

Die zweite Schwachstelle liegt in der Geräteauswahl. Kostendruck führt dazu, dass Kategorie-3-Geräte in Bereichen eingesetzt werden, die eigentlich Kategorie 2 verlangen würden, weil die tatsächliche Zonenausdehnung nie präzise nachgemessen wurde. Wer hier spart, spart am falschen Ende.

Priorität sollte deshalb nicht die einmalige Erstellung des Dokuments haben, sondern ein Prozess, der Änderungen im Betrieb automatisch mit der Zoneneinteilung verknüpft.

PLANEGY als Partner für Compliance und Explosionsschutz

PLANEGY ist die Alternative zur reinen Einzelberatung bei Explosionsschutzfragen: Statt nur ein Dokument zu liefern, verbindet PLANEGY die Zoneneinteilung mit Fördermittelberatung, Anlagenkonzeption und laufender Compliance-Betreuung aus einer Hand.

PLANEGY

Für Kommunen, Stadtwerke und Industriebetriebe, die gerade eine Anlage planen oder umbauen, lohnt sich der Blick über das reine Explosionsschutzdokument hinaus. Wer beispielsweise eine Flüssiggas-Anlage genehmigen lässt oder auf BioLPG als Brückentechnologie setzt, braucht ohnehin eine belastbare Gefährdungsbeurteilung. PLANEGY bündelt diese Themen technologieoffen und begleitet zusätzlich die Fördermittelakquise, bei Bedarf bis zu 1,2 Millionen Euro aus Programmen wie BEW, KfW oder BAFA.

Wenn Sie prüfen möchten, wie Ihr Betrieb bei Zoneneinteilung, Dokumentation und Förderoptionen aktuell aufgestellt ist, finden Sie unter Planegy den passenden Einstieg für ein Erstgespräch.

Häufig gestellte Fragen zur Ex-Zonen Klassifizierung

Was ist der Unterschied zwischen Zone 1 und Zone 2? In Zone 1 tritt die gefährliche Atmosphäre im Normalbetrieb gelegentlich auf, in Zone 2 nur selten und dann kurzzeitig, meist infolge einer Störung.

Gilt die gleiche Zoneneinteilung für Gas und Staub? Nein. Gase, Dämpfe und Nebel werden nach Zone 0/1/2 eingeteilt, Stäube nach Zone 20/21/22, weil sich ihr physikalisches Verhalten und damit ihr Zündrisiko unterscheiden.

Wer ist für die Zoneneinteilung im Betrieb verantwortlich? Der Betreiber trägt die Verantwortung, muss eine Gefährdungsbeurteilung durchführen und ein Explosionsschutzdokument erstellen, das die Zoneneinteilung dokumentiert.

Wie oft muss das Explosionsschutzdokument aktualisiert werden? Immer dann, wenn sich Prozesse, Stoffe oder Anlagenteile ändern, außerdem empfiehlt sich eine regelmäßige Überprüfung unabhängig von konkreten Umbauten.

Was bedeutet die Kennzeichnungspflicht in explosionsgefährdeten Bereichen? Arbeitsstätten ab Zone 1 müssen mit dem Warnzeichen „Ex“ nach ISO 7010 sichtbar gekennzeichnet werden, damit Beschäftigte und Besucher den Gefahrenbereich erkennen.
